F6BVA pour le mot de la fin de cette page : la loupe sert pour le montage des composants... la bino
pour un contrôle précis...le casque loupe sert principalement pour la
perceuse... tu peux tourner comme tu veux.. si tu veux faire des hyper...
les trois sont aussi indispensables.. qu'un bon fers à souder (voir
deux!)... qu'une bonne perceuse à colonne... qu'un jeux de mèche au dixième
de mm..qu'un jeux de tarauds de petite sections..... c'est le matos de base,
tu peux en ajouter encore, mais tu pourras difficilement te passer de ce
minimum vital.....
Lampe loupe classique
F6DRO : Je soude jusqu’à 0603 à l'oeil nu , vu que je vois très bien à courte distance à condition d'enlever mes lunettes!
Pour vérif , suivant taille , bino ou lampe loupe.
J'ai essayé le casque loupe et la bino sur écran mais je n'ai pas aimé (question de convenance perso).
Ma lampe loupe provient de comptoir du Languedoc, racheté par la suite
par Elecdiff et inaccessible aux non pros depuis.

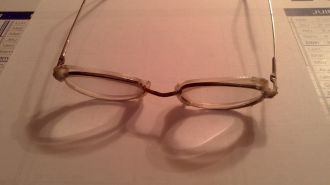

lunettes F5BLC
F5BLC : Pour ma part j'ai trouvé un truc qui me satisfait et qui ne plombe pas exagérément mon budget. Je suis allé faire un tour au supermarché local et j'ai acheté 2 paires de lunettes "à lire" force 3, légères, en plastoc. J'ai coupé les branches de l'une et j'ai fixé les 2 carreaux avec leur monture sur la paire intacte. Résultat : des lunettes à fort grossissement, agréables à porter. J'utilise mon bricolo très souvent, autant pour souder mes cms que pour monter les mouches que je vais utiliser samedi !
éclairage F1VL
F1VL : Une petite chose en plus :
Si tu trouves un éclairage à LED je te le conseille !!
Car contrairement au tube fluo çà ne clignote pas .
Je viens de m'en faire un c'est nettement plus confortable que le tube fluo !!
étiquette lampe loupe F6CSX
F6CSX : Concrètement, j'utilise une lampe loupe dont le diamètre de la loupe est 11,5cm avec éclairage fluo circulaire 22W
Je ne sais pas la puissance de la lentille, mais ça va bien jusqu'à du 805.

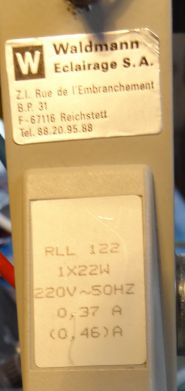

Je te joins la photo de l'étiquette, peut être pourras tu retrouver les
caractéristiques. Il me semble que je les avais achetées (j'en ai 2)
chez RS il y a fort longtemps.
Pour les cas difficiles, j'ai une bino à grossissement de 7 et une B&L
zoom de 0.8 à 40 avec lentille additionnelle de 0.5.
Je confirme ce que les autres amis t'ont dit, le grossissement optimal
pour faire du cms se situe entre 7 et 10.
J'ai acheté sur ebay un microscope USB grossissement 20-200 pour moins de 15€. Tu en as pour ton argent, pas plus ...
Personnellement, j'ai du mal à travailler (souder) sous bino, d'abord
parce que la position de travail est inconfortable: Si la bino est bien
positionnée pour tes yeux, tes mains risquent d'être trop basses et vice
versa. Ensuite je trouve que le champ de vision est trop restreint. Mais
ça c'est affaire de gout.
Si tu rachètes une lampe loupe, ne prends pas un modèle économique avec lentille de petit diamètre et ampoule pour l'éclairage, j'en ai eu au
pro c'est pénible.
Pour les photos ou pour faire du reverse engineering, j'utilise souvent
mon appareil photo 18 Mpixels. Ensuite j'agrandis à l'écran, ça va très
bien pour ce que je fais.
F6ITU : Les remarques de PF (F5BQP ndlr) sur les capacités photographiques d’une bino me font penser à un « truc » que je pratique de temps en temps.
Je travaille à la bino sur potence. Pour photographier, je pose simplement l’objectif de mon téléphone portable SUR l’oculaire de l’appareil. Le cadrage et la mise au point se fait normalement en regardant l’écran –bien entendu, pas de flash. La seule difficulté réside dans l’obligation de ne surtout pas trembler, car le moindre mouvement est amplifié par le rapport d’agrandissement… un léger bougé se transforme en parkinson puissance 10 (la potence ne sera jamais aussi stable qu’une bino sur socle)
Les résultats ne sont pas aussi « chirurgicaux » que les bonding photographiés par pf, mais franchement assez nets et précis pour analyse d’une soudure ou d’un détail particulier. Et ça coute pas cher.
F6AJW : Également la possibilité de se faire faire des lunettes genre 6 ou 7 dioptries au titre de là seconde paire de lunette de vue ...
F1HSU : Attention à ne pas confondre puissance de la lentille et grossissement : http://www.moineau-instruments.com/content/22-loupes-grossissement-et-dioptrie
photo bino F5BQP
F5BQP : Rien de tel qu'une bonne binoculaire. Les tchonguerie en optique je ne suis pas fan, la mécanique de précision prend vite du jeu.
Attention il faut une hauteur de travail assez haute pour pouvoir vraiment passer l'outillage et les mains donc il faut un objectif avec une focale la plus faible possible et compenser par les oculaires et le zoom.
Un objectif 0.5X est parfait, O.75X moins bien et 1X ne laisse pas souvent assez de hauteur de travail.
Une binoculaire à Zoom est en général considéré comme un luxe par les ceusses qui n'ont jamais essayé mais c'est l'idéal.
Un pied déporté est très pratique et permet de mettre de grandes cartes pour bosser.
De plus le fin du fin est d'avoir une "trinoculaire" afin de pouvoir faire des photos.
Un vieil APN suffit largement, ici j'utilise un vieux Nikon 990 des années 90/2000 et c'est parfait.
A titre d'exemple ci joint quelques photos d'un TIM1414-18 brulé, le zoom permet d'aller au plus près.
En version binoculaire on trouve des Leica ou des plus veilles Bauch & Lomb pour pas très cher, 200 / 250€ mais il faut fouiner .
Ici j'ai une SMZ800 Nikon avec une optique 0.5X et des oculaires 10X , un port trino, mais la conf est plutôt dans les 800 à 1000€
Zoom 1 ~ 6.3 / Objectif 0.5X / Oculaires 10X ce qui donne un rapport de grossissement de 5 à 31 , c'est parfait pour les travaux en électronique et en microélectronique.
J'en ai vu une un jour à 400€ mais j'ai raté l'affaire.
J'ai aussi une Leica SMZ6 sur une machine à bonding Parallel-Gap , cette bino provient de La Baie UK, achetée 350€ avec un pied déporté.
Zoom 0.63 ~ 4X / oculaires 10X / objectifs 1X et lentilles additionnelles 0.5 et 0.75X pour avoir une profondeur de champ plus longue.
Voilà, ce que je pense de la chose suite à la casse de ta loupe.
F4DAY : Les composants deviennent de plus en plus petits et ma vue est devenue de plus en plus mauvaise. Il y a quelques années, j'ai donc commuté définitivement vers la loupe binoculaire. Il ne faut pas dépasser un grossissement (ou grandissement ?) de 10. La valeur 7 est très bien.
F1HNF : J'utilise 2 produits soit :
- une loupe articulée de 5 dioptries soit x 2.25 pour les petites soudures courantes voir par exemple n°161990951089 sur Ebay.FR
- une bino de grossissement x 20 pour les contrôlés ou soudures/collage de très petits composants.
D'ailleurs j'ai fait un petit article sur ce sujet dans Hyper n° 181 de Mai 2012 p18.
F6BVA : Exact Gérard accessoire très utile, surtout pour la perceuse... les prix sont très variables.. mais ne vous leurrez pas... la qualité aussi est très variable!
Ceci dit., cela ne remplace pas plus la Loupe de Patrice Que la Bino de J.F.... les trois sont à mon avis indispensables, pour tous les vieux croûtons, moi en premier!!!
F6CXO : Depuis toujours j'utilise ce type de loupe, 4 grossissements sont dispos, et rien ne gêne sur l'établi. Quand tu vas à la perceuse faire un
perçage de précision ça te suit, etc etc.
c'est un exemple, en cherchant on trouve moins cher et plus cher
Contributions :
Synthèse :
Suite au bris de ma lampe loupe, j'ai interrogé la communauté hyper au sujet du matériel utilisé pour mieux voir ce qu'on fait dans les montages utilisant les CMS. Voici donc quelques unes des réponses proposées.
Plusieurs OM utilisent plusieurs de ces dispositifs en fonction de la tâche à accomplir.
Le plus simple de ces dispositifs est de F5BLC, c'est la superposition de 2 paires de verres loupe, ces lunettes qu'on trouvent sur les tourniquets des grandes surfaces. Guy utilise des loupes +3. Il emploie aussi ce bricolage pour le montage de ses mouches pour la pêche.
F6CXO Gégé utilise soit une lampe loupe d'établi soit des lunettes qui permettent divers grossissements et facilement disponibles sur internet. Gégé trouve ces lunettes très polyvalentes.
F6BVA préfère utiliser ces lunettes pour ses travaux de mécanique de précision. Sinon c'est la bino zoom Bausch et Lomb
c'est d'ailleurs l'outil utilisé par la plupart des OM les plus expérimentés. Ces binos sont assez chères mais on en trouve sur la baie. Certains confèrent à cette bino un rôle de vérification et trouvent énorme la panne du fer à souder.
Dispositifs d'aide à la vue utilisés par les constructeurs de montages hyper.
(merci aux contributeurs)
.
